液氮管路設計不合理導致流量不穩定的原因通常與管道尺寸選擇、流體溫度控制、管道布局、系統壓力等因素密切相關。流量不穩定不僅影響液氮的傳輸效率,還可能引發設備故障或安全隱患。了解這些原因有助于采取適當?shù)拇胧﹣斫鉀Q問題,確保液氮管路的高效穩定運行。
在實際應用中,通常需要根據液氮的流量需求和管道的總長度來合理選擇管道的直徑。例如,如果需要傳輸?shù)囊旱髁繛?00 L/min,管道長度為20米,選擇的管道直徑應根據流速和壓力損失來決定。假設流速控制在2m/s以內,根據流體力學公式,可以通過計算得出所需的管道直徑為DN25(25mm內徑)的管道。如果管道直徑選擇過小,液氮流速將過高,壓力損失增加,流量不穩定的現象將更加明顯。
液氮的溫度對其密度和流量有直接影響。液氮在運輸過程中,由于外界環境溫度變化或者管道設計不當,可能會出現液氮溫度不均勻的現象。液氮的密度隨著溫度的升高而降低,這意味著溫度升高會導致同一管道內的液氮質量流量減少,流量不穩定。
例如,如果液氮溫度在運輸過程中從-196℃升高到-180℃,其密度變化大約在10%以內,流量將受到影響。如果未能在系統中保持穩定的液氮溫度,流量波動可能更加明顯,甚至會導致氣化現象發生,進一步影響液氮流量的穩定性。
液氮的溫度通常需要通過保溫管道或冷卻系統來維持穩定,如果管道沒有良好的隔熱措施,外界溫度的變化會使液氮溫度升高,從而導致密度降低,流量波動變得更加嚴重。因此,液氮管路的保溫效果至關重要,溫度波動的控制需要特別注意。

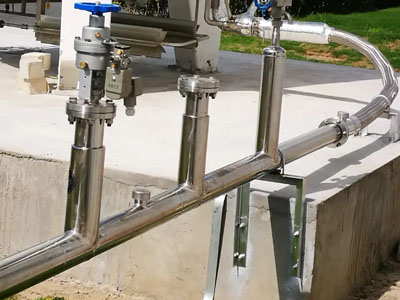

液氮管道的布局設計對流量的穩定性也有著重要影響。長距離、復雜的管道系統可能導致液氮在流動過程中出現較大的壓力損失,流量不穩定的現象更加常見。特別是如果管道布置中存在過多的彎頭、閥門或其他流動阻力元件,會導致液氮流動不暢,出現流量波動。
比如在液氮管路的拐彎處,由于流速的突變,可能會產生壓力的瞬時波動。如果系統中使用了不合適的閥門或過濾裝置,液氮流動時的摩擦阻力也可能增加,進而影響整個系統的穩定性。因此,在管道布局時需要盡量避免過多彎頭,并合理配置閥門和流量控制裝置,以減小流動阻力。
液氮輸送過程中,系統的壓力必須保持在一個穩定的范圍內。如果系統壓力過高或過低,都會導致流量不穩定。液氮的氣化溫度較低,溫度和壓力的變化會直接影響到液氮的流動。在高壓環境下,液氮的氣化速度可能變得非???,造成液氮從液態轉變?yōu)闅鈶B(tài),導致流量無法保持穩定。
例如,在系統的某些部分,可能因為壓力過低導致液氮氣化,進而形成氣泡,這些氣泡會在管道中影響液氮的流動,導致流量下降甚至中斷。在流量測量裝置未能及時響應壓力變化時,整個液氮輸送系統的控制會變得更加困難。因此,保持系統壓力的穩定性是確保液氮流量穩定的一個關鍵因素。
流量計的選擇及其安裝位置也會影響液氮流量的穩定性。如果流量計不準確,可能導致對實際流量的測量誤差,從而影響系統控制。流量計的工作原理不同,有的依賴于差壓原理,有的則是基于渦街原理,在液氮的低溫環境下,流量計的工作精度可能受到影響。
此外,流量控制系統本身的設計與調節能力也決定了液氮流量的穩定性。如果流量控制系統的反應過慢或者控制閥門不夠精確,都會導致流量的波動。為了保證精確控制,需要根據具體應用需求選用合適的流量計,并在關鍵部位安裝冗余流量計,以防止單一流量計故障影響整個系統。
流量不穩定問題的產生往往是多個因素共同作用的結果,通過分析各環節并采取有效的措施,可以顯著提高液氮輸送系統的穩定性。
