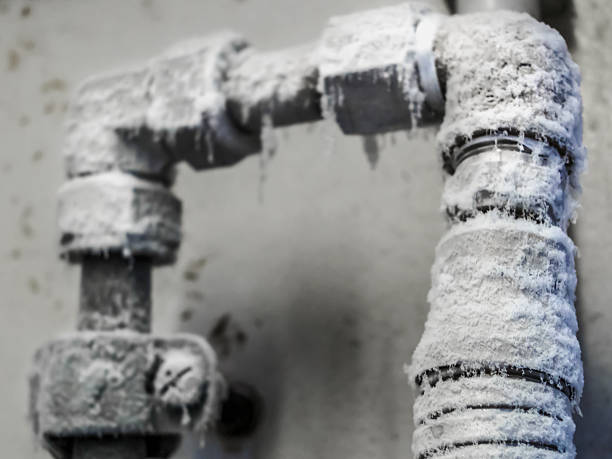

液氮罐出口管道結霜現象是常見的問題,通常發生在液氮從罐體輸送到使用設備的過程中。結霜不僅影響液氮的流動性,還可能導致管道阻塞、壓力升高,甚至在極端情況下造成設備故障。針對液氮罐出口管道結霜的處理,采取正確的措施至關重要。通過調整液氮的流速、增設加熱裝置、優化管道保溫以及改善氣體排放系統等手段,可以有效避免或減輕結霜現象,確保液氮系統的穩定運行。
液氮管道結霜的原因分析
液氮的溫度通常在-196℃左右,在液氮輸送的過程中,當其與環境空氣接觸時,由于溫差作用,空氣中的水蒸氣可能會在管道表面凝結,形成霜凍。霜凍的形成主要受以下幾個因素影響:
1. 管道表面溫度過低:當液氮流經管道時,管道溫度會急劇降低。如果管道的保溫性差或外界環境溫度較高,就容易導致水蒸氣在管道表面凝結形成霜凍。
2. 液氮流速過慢:流速較低時,液氮在管道中停留的時間較長,管道表面的溫度會進一步降低,從而增加霜凍形成的概率。
3. 空氣濕度較高:空氣中的水蒸氣含量較高時,遇到低溫管道表面更容易發生凝結。尤其是在潮濕環境中,結霜現象更加嚴重。
4. 管道材質和保溫問題:管道材質不當或者保溫層損壞,也可能導致外部空氣進入管道,造成霜凍。
處理方法
調整液氮流速
液氮流速的調整是減少結霜現象的一個有效手段。通常,較低的流速會導致液氮在管道內停留時間過長,從而降低管道表面溫度,容易造成結霜。因此,確保液氮流速在合理范圍內十分重要。
在實際應用中,可以通過調整流量控制閥來調節液氮的流速。一般來說,液氮的流速控制在每分鐘1-2米/秒的范圍內較為適宜。這一流速能夠避免液氮在管道內停留過長時間,同時又能保證輸送過程中液氮溫度的穩定性。
增設加熱裝置
對于一些特殊的場景,如液氮長時間停滯在管道中,或者管道周圍環境溫度較低,直接使用流速調整可能無法有效解決結霜問題。這時,可以考慮在液氮管道上增設加熱裝置。加熱裝置可以通過電加熱或熱氣流加熱管道表面,從而避免水蒸氣凝結成霜。
常見的加熱裝置包括電熱帶和熱氣循環裝置。電熱帶一般是通過加熱管道外部,使其表面溫度保持在一個較高的水平,避免霜凍形成。熱氣循環裝置則是通過引導高溫氣體通過管道外部或內部,來提高管道的溫度,從而防止霜凍的發生。
以電熱帶為例,一般可以選擇功率為10-30瓦特/米的電熱帶,根據管道的直徑、保溫性能和液氮流量等因素來選擇合適的功率。對于較長的管道,熱氣循環裝置可以選擇風量大、溫度可調的加熱系統來確保管道溫度保持在適當范圍。
提升管道保溫性能
良好的保溫層能夠有效減少液氮與外界環境的熱交換,避免空氣中的水分凝結。特別是在液氮管道穿越室外或溫差較大的地方時,管道的保溫層顯得尤為重要。管道的保溫材料通常采用玻璃棉、巖棉、聚氨酯泡沫等,具有較好的熱隔離性能。
根據不同的應用環境,可以選擇不同厚度的保溫材料。在常規的液氮管道系統中,保溫層的厚度一般為30-50毫米。如果是在室外或極端低溫環境下,保溫層的厚度可能需要達到100毫米以上。確保管道保溫層的完整性,避免出現裂紋或老化,也是防止結霜現象的關鍵。
改善氣體排放系統
液氮罐在使用過程中可能會排放氣體,這些氣體如果沒有得到妥善處理,也可能會導致結霜現象。在氣體排放系統中,應確保氣體能夠被快速、安全地排放到空氣中,避免液氮蒸氣冷凝。
可以通過加設專門的氣體排放裝置來改善這一問題。氣體排放裝置通常包括氣體導管、加熱系統和冷凝水排放裝置等。導管的設計應盡量減少氣體停滯的時間,避免氣體在管道內冷凝形成霜凍。
管道維護與定期檢查
除了上述的處理方法,定期對液氮輸送管道進行檢查和維護也是預防結霜現象的有效手段。檢查管道是否存在破損、保溫層是否完好,確保液氮流速和氣體排放系統的正常運行,都是保持系統高效、穩定運行的關鍵。
在維護過程中,還需特別注意檢查加熱裝置的工作狀態,確保其功能正常,避免因設備故障導致霜凍現象反復發生。同時,管道的清理也是必要的,定期去除管道內部的冰霜和雜質,可以提高系統的輸送效率,減少結霜的發生。
總之,處理液氮罐出口管道結霜問題需要綜合考慮流速、加熱裝置、保溫性能以及氣體排放系統等多方面因素。通過合理的技術手段和系統維護,可以有效減少結霜現象,提高液氮輸送系統的運行效率和安全性。更多內容歡迎致電咨詢或關注班德液氮罐官網。
