液氮液位報警器監控儀

技術參數：
工作溫度：－40℃～＋85℃；
相對濕度：≤95％ (25℃)；
工作電源：AC220V±10%，50 Hz±2 Hz；
儀器輸入電源：24VDC；
傳 感 器：Pt100；
顯示方式：5 位溫度值顯示；
測量范圍：-200℃～200℃；
分 辨 率：0.1℃；
控制精度：全量程可調；
測溫精度：0.5 級；
最大功耗： 2W；
總 重 量：<200g；
外形尺寸：120mm×70mm×20mm。

功能介紹
1、溫度顯示：
實時檢測并顯示液氮容器溫度。
2、故障報警功能：
傳感器斷線或輸入開路、短路時本儀器自動發出聲光報警，面板上的報警指示燈亮，蜂鳴器響應。
3、超溫報警功能：
當液氮容器測量點溫度低于低溫設定值或高于高溫設定值時本儀器自動發出聲光報警。
4、參數設定功能：
在面板上通過設置鍵直接設定高溫設定值、低溫設定值、控制溫度值、控制回差值。
5、消音功能：
當本儀器處于聲音報警狀態時，如有需要可單擊“報警”鍵停止蜂鳴器工作，消去聲音，再次單擊即可打開聲音。在設置狀態下，單擊“報警”鍵為保存設定值。
6、電源軟開關：
長按面板上的“電源”按鍵，可以關閉儀器電源，再次長按“電源”按鍵可以打開儀器電源。

系列簡介：
智能液氮液位監控儀是專為測量液氮容器液位和溫度而研制生產的高新技術產品。它采用單片機技術，利用鉑熱電阻來測量液氮溫度并進行數字顯示，提供低液位報警、超溫報警、傳感器故障聲光報警等功能，使您隨時液氮容器運行的溫度參數、液位參數等。還可以根據設定溫度點自動啟停電磁閥給低溫設備自動補充液氮，有效地提高液氮容器運行的安全性、可靠性。同時產品還可升級提供RS485 通訊方式、標準電流信號（4～20mA）輸出方式等功能，可方便地與監控系統連接。本說明書適用的溫度控制器有ZTC-100A/ ZTC-100BZTC-100C 三種型號。

二、型號簡介

型號	主要功能
ZTC-100A	1、溫度顯示； 2、傳感器故障聲光報警顯示； 3、消音功能； 4、超溫報警； 5、低于設定液位聲光報警。
ZTC-100B	1、主要功能同A 型； 2、增加一路控制功能，自動補充液氮； 3、控制溫度可以自行設定； 4、控制精度可以自行調節。
ZTC-100C	1、主要功能同B型 2、增加短無限輸出功能，便于年聯網、輸出。

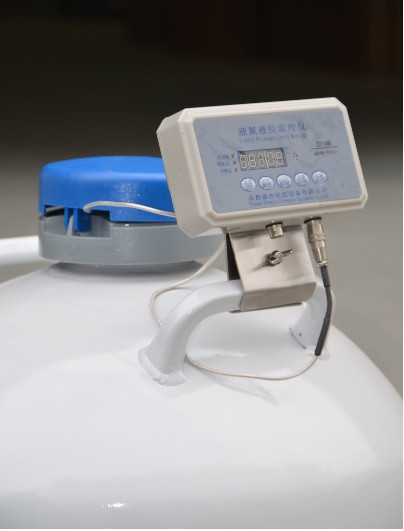

圖1 與液氮罐的 固定安裝圖



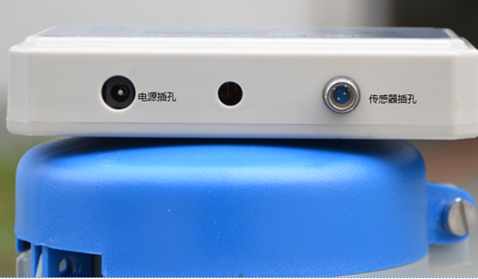

圖2 儀器線路連接圖
