液氮作為 - 196℃的超低溫介質，其輸送管路需同時滿足 “低溫耐受、絕熱保冷、密封防漏、安全泄壓” 四大核心要求。不同于普通工業管路，液氮管路的每一個組成部分都需針對低溫環境特殊設計，一旦某一環節失效，可能引發管路脆裂、液氮泄漏、冷量損耗等問題，甚至危及人員與設備安全。下文將系統拆解液氮管路的六大核心組成部分，詳解各模塊的功能與技術要點。

　　一、輸送主管路：承載液氮的 “低溫通道”

　　輸送主管路是液氮流動的核心載體，其材質與規格直接決定管路的耐壓性與低溫適應性。

　　1. 材質選擇：拒絕低溫脆裂

　　普通碳鋼在 - 40℃以下會出現 “低溫脆化”，無法承受液氮環境，因此液氮主管路需采用低溫專用不銹鋼(如 304L、316L)或鋁合金(如 6061-T6) ：

　　304L 不銹鋼：耐低溫性強，在 - 196℃下仍保持良好韌性，且耐腐蝕，適合實驗室、醫療等中小流量場景;

　　316L 不銹鋼：在 304L 基礎上增加了鉬元素，抗晶間腐蝕能力更強，適合工業高純度液氮輸送(如半導體制造);

　　鋁合金：重量僅為不銹鋼的 1/3，導熱系數低，適合需要輕量化設計的場景(如航天低溫設備)。

　　2. 結構設計：減阻與防變形

　　管路內徑需根據流量計算確定(通常流速控制在 1-3m/s，避免湍流導致壓力損失)，且采用無縫管結構(焊接縫易在低溫下開裂);部分大口徑管路(如工業儲罐連接管)會設計成 “漸縮式入口”，減少液氮進入時的沖擊湍流;同時，管路鋪設需預留 “低溫收縮量”—— 不銹鋼在 - 196℃下的線膨脹系數約為 17×10??/℃，若剛性固定會因收縮產生應力，需通過 “波紋管補償器” 或 “滑動支架” 吸收變形量。

　　二、絕熱保溫層：鎖住冷量的 “防護衣”

　　液氮在常溫環境下易揮發(無保溫時日揮發率可達 15%-20%)，絕熱保溫層的核心作用是減少冷量流失，同時防止管路外壁結露、結霜導致的設備損壞或人員凍傷。目前主流保溫結構分為兩類：

　　1. 真空絕熱層：高保冷效率首選

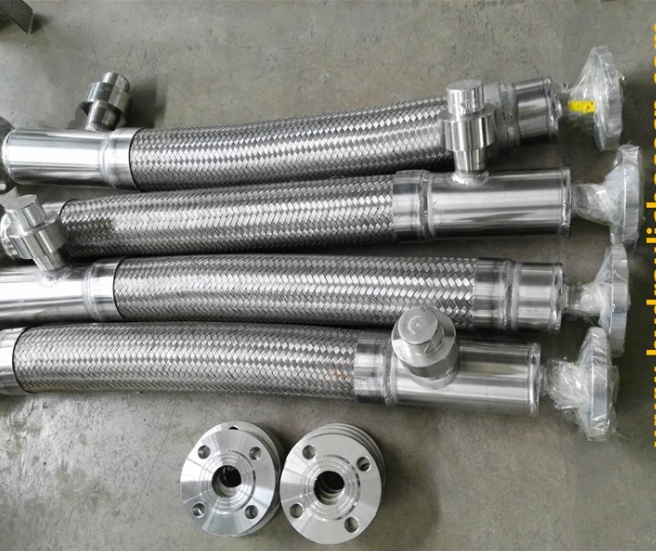

　　適用于對保冷要求高的場景(如實驗室精密設備、醫療液氮輸送)，結構為 “雙層套管 + 真空層”：

　　內層為輸送管，外層為保護套管(材質同主管路)，兩層之間抽至 10?3Pa 以下的真空，阻斷空氣對流與熱傳導;

　　真空層內會填充 “多層絕熱材料”(如鋁箔與玻璃纖維交替疊加)，進一步抑制輻射傳熱，保冷效率可達 90% 以上，液氮日揮發率可控制在 5% 以內。

　　2. 泡沫絕熱層：低成本工業方案

　　適用于大口徑、長距離工業管路(如食品速凍線、冶金低溫處理)，常用硬質聚氨酯泡沫或聚異氰脲酸酯泡沫：

　　泡沫密度需≥40kg/m3，閉孔率≥95%(防止水分滲入影響保溫效果)，導熱系數≤0.022W/(m?K);

　　外層需包裹 “鋁箔反射膜” 或 “鍍鋅鋼板保護層”，避免泡沫受機械碰撞破損，同時阻擋陽光輻射熱。

　　三、連接與密封組件：防泄漏的 “關鍵接口”

　　液氮管路的連接部位是泄漏高發點，需采用低溫適配的連接方式與密封材料，杜絕 “微泄漏”(即使微小泄漏也會導致冷量損失與安全隱患)。

　　1. 連接方式：優先焊接，慎用螺紋

　　焊接連接：對主管路采用 “TIG 氬弧焊”(惰性氣體保護，避免焊接氧化)，焊接接頭需進行 “滲透檢測”，確保無氣孔、裂紋;適用于固定管路(如儲罐到設備的固定管線)。

　　法蘭連接：用于需要拆卸的部位(如設備接口、閥門連接)，需采用 “低溫法蘭”(材質同主管路)，螺栓選用低溫專用合金鋼(如 1Cr18Ni9Ti)，避免常溫螺栓在低溫下脆斷;法蘭密封面需加工為 “凹凸面” 或 “榫槽面”，增強密封性。

　　2. 密封材料：拒絕普通橡膠

　　普通橡膠(如丁腈橡膠)在 - 196℃下會硬化脆裂，需采用聚四氟乙烯(PTFE) 或金屬密封墊：

　　PTFE 密封墊：耐低溫性優異，在 - 200℃至 260℃間保持彈性，適合中低壓管路(壓力≤1.6MPa);

　　金屬密封墊(如銅墊、不銹鋼包覆墊)：適用于高壓管路(壓力>10MPa)，依靠金屬塑性變形實現密封，需搭配較大螺栓預緊力。

　　四、低溫閥門：控制流量的 “精準開關”

　　液氮管路需通過閥門調節流量、切斷通路，普通閥門在低溫下會出現閥桿卡澀、密封失效，因此必須選用 “低溫專用閥門”，核心類型包括：

　　1. 截止閥：主流流量控制器

　　閥芯與閥座材質為低溫不銹鋼，閥桿采用 “波紋管密封結構”(避免填料密封的微泄漏);

　　操作時需 “緩慢開關”(開關時間≥3 秒)，防止液氮流速驟變導致 “閃蒸”(液氮瞬間氣化產生高壓沖擊)。

　　2. 止回閥：防止逆流保護

　　安裝在液氮泵出口或設備入口，防止液氮倒流損壞泵體或設備;

　　采用 “旋啟式” 或 “升降式” 結構，閥芯需輕量化設計(如鋁合金材質)，確保在低流速下也能正常關閉。

　　3. 緊急切斷閥：安全冗余保障

　　與壓力傳感器、泄漏探測器聯動，當管路壓力超標或檢測到泄漏時，可在 0.5 秒內自動切斷通路;

　　采用 “氣動或電動驅動”，電源 / 氣源需配備備用系統(如蓄電池、備用空壓機)，確保斷電斷氣時仍能正常工作。

　　五、安全泄壓裝置：防超壓的 “安全閥”

　　液氮在管路中會因冷量流失緩慢氣化，導致管內壓力升高(若管路密閉，壓力可能超過設計耐壓值)，需通過安全泄壓裝置釋放壓力，避免管路爆裂。

　　1. 安全閥：自動泄壓主力

　　安裝在管路高點、儲罐出口等易集氣部位，設定壓力為管路設計壓力的 1.1 倍;

　　采用 “全啟式安全閥”(開啟高度≥閥座喉徑的 1/4)，確保快速泄壓，材質為低溫不銹鋼，閥瓣密封面需堆焊硬質合金(增強耐磨性)。

　　2. 爆破片：終極泄壓保障

　　與安全閥并聯使用，作為 “二次防護”，當安全閥失效時，爆破片在設定壓力下破裂泄壓;

　　選用 “低溫型爆破片”(如鎳合金材質)，爆破壓力誤差需≤±5%，且破裂后無碎片(避免堵塞管路)。

　　六、監測與控制元件：實時預警的 “神經末梢”

　　為實時掌握管路運行狀態，需配備低溫適配的監測元件，與控制系統聯動實現 “智能調控”：

　　溫度傳感器：安裝在管路外壁與保溫層之間，監測冷量泄漏(若溫度異常降低，說明保溫層破損)，常用鉑電阻傳感器(PT100，測量范圍 - 200℃至 850℃);

　　壓力傳感器：安裝在閥門前后、管路中段，實時監測管內壓力，避免超壓，選用低溫壓電式傳感器(耐溫 - 200℃至 125℃，精度 ±0.5% FS);

　　泄漏探測器：在管路下方或密閉空間(如實驗室)安裝 “液氮泄漏探測器”，通過檢測環境溫度驟降或氮氣濃度升高報警，響應時間≤1 秒。

　　總結：各組成部分的協同邏輯

　　液氮管路的六大組成部分并非獨立存在，而是形成 “輸送 - 保冷 - 密封 - 控制 - 安全 - 監測” 的閉環系統：主管路承載介質，保溫層減少揮發，連接密封組件防泄漏，低溫閥門控流量，安全泄壓裝置防超壓，監測元件實時預警。無論是實驗室的小型管路(如直徑 10mm 的精密輸送管)，還是工業的大型管路(如直徑 200mm 的速凍線管路)，都需根據流量、壓力、環境場景，優化各組成部分的材質與規格，才能實現液氮的安全、高效輸送。
